При создании систем кондиционирования для объектов с большой площадью (торговые центры, офисы, рестораны) часто используются центральные приточные установки (AHU — Air Handling Unit) или фанкойлы, которые подключаются к внешнему чиллеру или наружному блоку VRF-системы. Однако не все фанкойлы совместимы с наружными блоками бытовых мульти-сплит систем. Для этого применяются специальные комплекты подключения (интерфейсные платы), которые согласуют сигналы управления и обеспечивают защиту оборудования. Специалисты по климатическому оборудованию отмечают, что такие комплекты позволяют использовать более дешёвые внутренние блоки (например, канальные или кассетные) с уже имеющимся наружным блоком Midea.

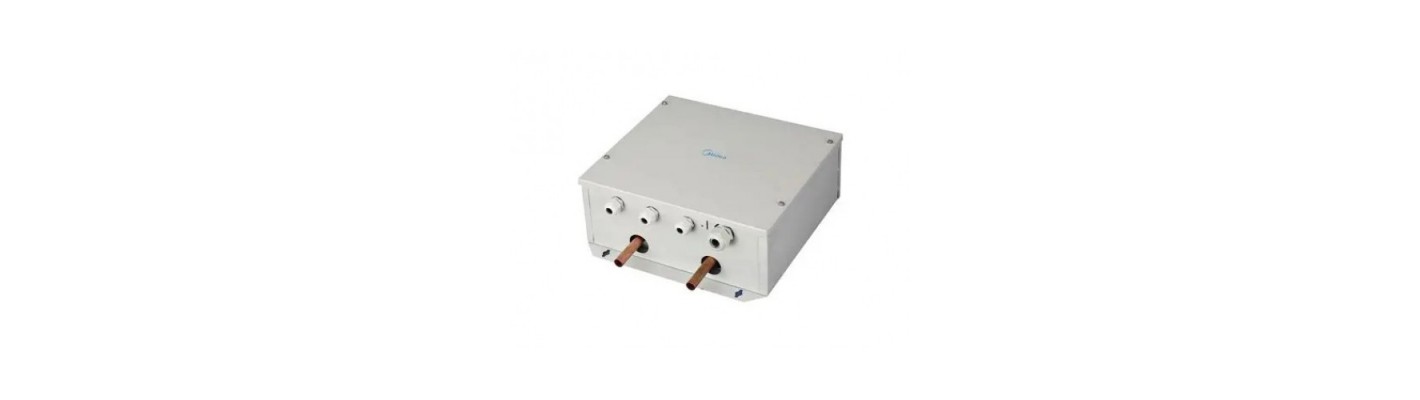

Для этой цели предназначен MIDEA AHUKZ AHUKZ-00D – комплект подключения AHU (блок управления), позволяющий интегрировать фанкойл или центральный кондиционер с наружным блоком Midea.
Назначение и совместимость
Комплект AHUKZ-00D обеспечивает управление наружным блоком Midea с холодильной мощностью от 2,2 до 9 кВт от сигналов, поступающих от внутреннего блока (фанкойла) стороннего производителя или от центрального контроллера. Диапазон холодопроизводительности 2,2…9 кВт (макс. 9 кВт). Предназначен для использования с хладагентом R410A. Диаметр жидкостной линии – 9,53 мм (газовая, вероятно, 15,88 мм — не указана). Комплект содержит плату управления, датчики температуры, электромагнитный клапан (возможно), реле и крепёж. Блок монтируется рядом с наружным блоком или внутри него. Электропитание – 220–240 В, 1 фаза, 50 Гц. Вес нетто – 5,7 кг. Габариты – 393×125×345 мм (вероятно, для монтажа на стену или внутри шкафа). Серия – AHUKZ. Группа товара – системы управления. Тип аксессуара – блок управления.
Рабочие температуры
Диапазон рабочих температур для режима охлаждения – от 17 до 43 °C (для наружного блока). Для режима обогрева – от 5 до 30 °C. Это соответствует спецификациям большинства сплит-систем Midea. При более низких температурах обогрева (ниже +5 °C) компрессор может не включиться или работать неэффективно.
Применение
Комплект AHUKZ-00D используется в случаях, когда необходимо подключить к наружному блоку Midea внутренний блок другого производителя (например, фанкойл или приточную установку с собственным контроллером). Блок преобразует сигналы управления (вкл/выкл, режим, температура, скорость вентилятора) в команды, понятные наружному блоку. Также он обеспечивает защиту компрессора по давлению и температуре. В комплект входят термостаты (датчики) для установки на линиях хладагента. При подключении необходимо строго соблюдать схему, иначе возможен выход оборудования из строя.
Преимущества
Использование AHUKZ-00D позволяет:
-
сэкономить на покупке дорогого фанкойла того же бренда, применив более дешёвый аналог;
-
интегрировать центральную приточную установку с рекуперацией в систему кондиционирования Midea;
-
удалённо управлять наружным блоком через стандартные сигналы (например, от реле или ШИМ-контроллера);
-
организовать централизованное отключение и мониторинг.
Ограничения
Комплект не является универсальным: он рассчитан на определённые модели наружных блоков Midea (серия AHUKZ). Перед покупкой следует проверить совместимость по каталогу. Монтаж должен выполняться квалифицированным персоналом, так как требуется программирование (настройка параметров). Также необходимо подключение датчиков температуры (входят в комплект). При использовании с фанкойлом, не имеющим собственного контроллера, потребуется дополнительное устройство (комнатный термостат). Комплект не предназначен для подключения нескольких наружных блоков (только один к одному). Диапазон мощностей 2,2–9 кВт подходит для малых и средних систем (площадь до 100 м²). Для больших нагрузок нужен другой комплект.
